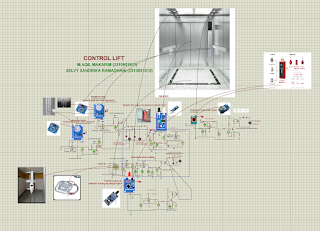

TUGAS BESAR KONTROL LIFT


 1. Pendahuluan[kembali]

    Dalam era modern ini, sistem transportasi vertikal seperti lift telah menjadi bagian integral dari bangunan bertingkat tinggi, baik untuk keperluan komersial, residensial, maupun industri. Lift tidak hanya menawarkan kenyamanan dan efisiensi dalam pergerakan antar lantai, tetapi juga menjadi elemen kunci dalam desain dan fungsionalitas bangunan. Oleh karena itu, pengembangan sistem kontrol lift yang handal dan efisien menjadi sangat penting.

    Selama bertahun-tahun, Lift Desain Sistem Kontrol telah berkembang secara dramatis, terutama mengenai komunikasi dan kecepatan. Selama tahun 1980-an dan hingga akhir dekade ini, pabrikan memasang modul yang dikontrol relai untuk antarmuka pengontrol yang nyaman dan komunikasi data. Bahkan saat ini, versi pengontrol ini, kontak relai, menyediakan kontrol optimal dan output data. Meskipun sudah ketinggalan zaman, model yang dikontrol relai jauh lebih menguntungkan daripada model pengontrol modern. Salah satu keuntungan pertama adalah mereka tidak menggunakan perangkat lunak Sistem Kontrol Lift; oleh karena itu, mereka dijaga dengan baik terhadap potensi kerusakan perangkat lunak. Ini juga memastikan bahwa sistem tidak mengalami kesalahan kartu sirkuit tercetak, masalah umum lain yang dihadapi model kontemporer. Selain itu, versi yang dikendalikan relai juga cukup tahan lama dan tahan aus. Biasanya, penyetelan dapat berfungsi dengan lancar selama 50 hingga 60 tahun, mengingat relai diganti tepat waktu. Namun, konsumsi energi yang tinggi dan perawatan yang sering merupakan kelemahan dari sistem ini.

    Pemasangannya memakan banyak ruang, dan suku cadang penggantinya mahal. Selain itu, jumlah relay yang dibutuhkan akan bertambah berdasarkan jumlah lantai. Dengan berkembangnya relay, seseorang harus mempekerjakan tenaga kerja yang lebih terlatih untuk memelihara dan menangani instalasi. Pada awal 1980-an, model pengontrol lain disebut Sistem Kontrol berbasis mikroprosesor untuk elevator. Pada tahun 90-an, mereka mulai mengganti model yang lebih tua dan lebih tradisional. Pada tipe Sistem Kontrol Lift ini, data diterima melalui sensor pada indikator, poros, sistem komunikasi tongkat, tombol panggilan pendaratan, dan peralatan listrik lainnya. Kemudian diproses dengan menggunakan kartu sirkuit tercetak dan kemudian diubah menjadi perintah.

    Komunikasi data terjadi melalui kabel yang menghubungkan kartu dan peralatan yang sesuai. Di sisi lain, data input-output diatur melalui perangkat kontrol PLC. Kontroler ini masih digunakan, biasanya di elevator dengan penghentian yang lebih sedikit. Terminal atau kartu kabel sirkuit tercetak menjadi terkenal pada 1990-an dan 2000-an. Teknologi pengontrol elevator lain yang menjadi populer di tahun 2000-an adalah CANbus. Sistem CANbus awalnya dikembangkan pada 1980-an; Namun, aplikasi untuk proses lift. Itu adalah akronim untuk Controller Area Network dan sangat digunakan oleh industri otomotif dan industri sejenis lainnya.

    Sistem ini memungkinkan pemilik atau teknisi pengelola untuk mengarahkan semua unit terkait melalui satu jalur data menggunakan Unit Kontrol Pusat dan Mikroprosesor (Master-Slave). Selanjutnya, pengaturan perangkat keras pengontrol ini menerima atau mentransfer data menggunakan dua koneksi kabel. Selain itu, data dikelola oleh mainboard, dilengkapi dekat dengan prosesor pusat, berdasarkan urutan prioritas. Pengaturan yang berpusat pada kabel memastikan bahwa struktur membutuhkan lebih sedikit ruang sehingga dapat menghemat lebih banyak untuk pemasangan dan pemeliharaan. Selain itu, fungsi CANbus tidak terpengaruh oleh impuls elektromagnetik, dan pemecahan masalah penyiapannya sederhana. Inilah alasan utama mengapa sebagian besar pengontrol modern mengikuti model ini.

 2. Tujuan[kembali]

  • Memahami tentang sensor Sensor Load Cell, PIR, Touch.
  • Dapat menggunakan aplikasi proteus untuk membuat rangkaian kontrol lift sederhana
  • Dapat menggunakan komponen-komponen sederhana dalam membuat rangkaian kontrol lift pada aplikasi proteus
  • Dapat memahami rangkaian yang dibuat pada aplikasi Proteus

 3. Alat dan Bahan[kembali]

        A. Bahan

  • Grounding
Ground adalah titik kembalinya arus searah atau titik kembalinya arus bolak balik, bisa juga disebut sebagai titik patokan dari berbagai titik tegangan pada rangkaian elektronika
  • Dioda
Diode (diode) adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.
  • Resistor
Resistor adalah komponen elektronika pasif yang berfungsi untuk membatasi arus listrik. Resistor tidak membutuhkan arus listrik untuk bekerja. Resistor terbuat dari bahan karbon dan keramik yang berbentuk tabung. komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika.
  • Baterai
Baterai merupakan sebuah benda yang dapat atau bisa mengubah energi kimia menjadi energi listrik. Energi listrik yang dihasilkan oleh baterai tersebut sama seperti akumulator, yakni listrik searah dikatakan DC. Jumlah listrik yang dihasilkan tersebut tergantung dari seberapa besar baterai tersebut.
  • Transistor NPN
Sederhananya, transistor NPN merupakan komponen elektronika yang terdiri dari dua semikonduktor tipe-n yang mengapit semikonduktor. Ketika sinyal kecil diberikan pada lapisan basis transistor, maka transistor NPN akan mengalirkan arus listrik dari lapisan kolektor ke lapisan emitor. Arus listrik yang mengalir melalui transistor dapat dikendalikan oleh sinyal kecil yang diberikan pada lapisan basis.

    Konfigurasi :




  • Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).
  • Motor DC

Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo.
  • Op-amp
Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp).
  • Speaker
    Buzzer adalah komponen elektronika yang dapat menghasilkan getaran suara dalam bentuk gelombang bunyi. Buzzer lebih sering digunakan karena ukuran penggunaandayanya yang minim.
  • LED


komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya

  • Touch Sensor



Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.
  • Sensor Loadcell


Spesifikasi :
  • Flame Sensor
Sensor flame
  • Buzzer


Buzzer adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Penemuan tersebut kemudian dikembangkan oleh sebuah perusahaan Jepang menjadi Piezo Electric Buzzer dan mulai populer digunakan sejak 1970-an.
  • Potensiometer



    Berfungsi untuk mengatur tegangan dengan menaikkan atau menurunkan resistansi.





  • Sensor Gas



        Sensor jenis ini adalah alat yang digunakan untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya. Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor ini sangat cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain.

Grafik Respon sensor


  • Power Supply

    Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat yang dapat menyediakan energi listrik untuk perangkat listrik atau elektronika lainnya.

        B. Alat
  • Voltmeter


4. Dasar Teori[kembali]

  1. Resistor

Resistor adalah komponen dasar elektronika yang selalu digunakan dalam setiap rangkaian elektronika karena bisa berfungsi sebagai pengatur atau untuk membatasi jumlah arus yang mengalir dalam suatu rangkaian. Dengan resistor, arus listrik dapat didistribusikan sesuai dengan kebutuhan. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Satuan resistansi dari suatu resistor disebut Ohm atau dilambangkan dengan simbol Ω (Omega).
Simbol Resistor :


Cara menghitung nilai resistor :
a. Membaca Kode Warna Resistor
b. Membaca Resistor SMD
c. Menggunakan Multimeter Analog/Digital

   4 Gelang Warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

 5 Gelang Warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan angka langsung dari kode warna Gelang ke-3
Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.


Rumus :



         -Jika rangkaian seri, maka :




        -Jika rangkaian paralel, maka :

    2. Transistor NPN


        Transistor adalah komponen semikonduktor yang memiliki berbagai macam fungsi seperti sebagai penguat, pengendali, penyearah, osilator, modulator dan lain sebagainya. Transistor merupakan salah satu komponen semikonduktor yang paling banyak ditemukan dalam rangkaian-rangkaian elektronika.
Gambar Gelombang  Input/Output

    3. Relay
        Relay adalah sebuah komponen elektronik yang difungsikan sebagai sakelar elektrik. Relay berfungsi dengan adanya arus listrik. Adanya relay juga akan membuat komponen dapat mengendalikan arus listrik yang besar. Selain itu relay merupakan salah satu bagian komponen elektronika yang dapat mengimplementasikan Logical Switching.
Simbol Relay :


Cara Kerja : Apabila coil diberikan arus listrik, maka akan timbul gaya elektromagnetik yang dapat menarik armature untuk merubah switch contact point. Apabila coil tersebut sudah tidak dialiri arus listrik, maka Armature akan kembali lagi ke posisi Normally Close. Umumnya, coil yang digunakan oleh relay untuk mengubah switch contact point ke posisi NC hanya membutuhkan arus listrik yang kecil.

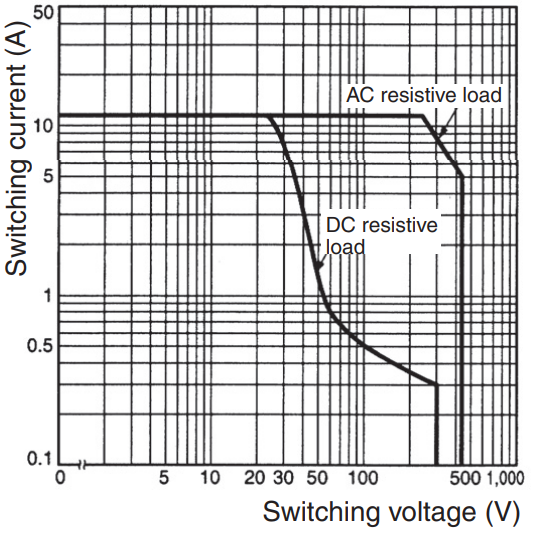

Kapasitas Pengalihan Maksimum:


    4. Op-Amp

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:
a. Penguat tegangan tak berhingga (AV = ∼)
b. Impedansi input tak berhingga (rin = ∼)
c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Amplifier Operasional:

Penguat Pembalik:

Istilah berikut digunakan dalam rumus dan persamaan untuk Penguatan Operasional.

·         f  = Resistor umpan balik

·         in  = Resistor Masukan

·         in = Tegangan masukan

·         keluar  = Tegangan keluaran

·         Av  = Penguatan Tegangan

Penguatan tegangan:

Gain loop dekat dari penguat pembalik diberikan oleh;

Tegangan Keluaran:

Tegangan keluaran tidak sefasa dengan tegangan masukan sehingga dikenal sebagai  penguat pembalik .


Penguat Penjumlahan:



Tegangan Keluaran:

Output umum dari rangkaian yang diberikan di atas adalah;



Jumlah Tegangan Input Amplifikasi Terbalik:

jika resistor inputnya sama, outputnya adalah jumlah tegangan input yang diskalakan terbalik,

Jika R 1  = R  = R 3  = R  = R


Output yang Dijumlahkan:

Ketika semua resistor dalam rangkaian di atas sama, outputnya adalah jumlah terbalik dari tegangan input.

Jika R f  = R 1  = R  = R 3  = R  = R;

keluar  = – (V  + V 2  + V 3  +… + V n )

Penguat Non-Pembalik:

Istilah yang digunakan untuk rumus dan persamaan Penguat Non-Pembalik.

·         f  = Resistor umpan balik

·         R = Resistor Tanah

·         masuk = Tegangan masukan

·         keluar  = Tegangan keluaran

·         Av  = Penguatan Tegangan

Keuntungan Penguat:

Gain total penguat non-pembalik adalah;

Tegangan Keluaran:

Tegangan output penguat non-pembalik sefasa dengan tegangan inputnya dan diberikan oleh;


Unity Gain Amplifier / Buffer / Pengikut Tegangan:

Jika resistor umpan balik dilepas yaitu R f  = 0, penguat non-pembalik akan menjadi pengikut / penyangga tegangan



Penguat Diferensial:



Istilah yang digunakan untuk rumus Penguat Diferensial.

·         f  = Resistor umpan balik

·          = Resistor Input Pembalik

·          = Resistor Input Non Pembalik

·         R g  = Resistor Ground Non Pembalik

·         a = Tegangan input pembalik

·         b = Tegangan Input Non Pembalik

·         keluar  = Tegangan keluaran

·         Av  = Penguatan Tegangan

Keluaran Umum:

tegangan keluaran dari rangkaian yang diberikan di atas adalah;



Keluaran Diferensial Berskala:

Jika resistor R f  = R g   & R  = R  , maka output akan diskalakan perbedaan dari tegangan input;



Perbedaan Penguatan Persatuan:

Jika semua resistor yang digunakan dalam rangkaian adalah sama yaitu R a  = R  = R  = R  = R, penguat akan memberikan output yang merupakan selisih tegangan input;

keluar  = V  – V a

Penguat Pembeda





Penguat Operasional jenis ini memberikan tegangan output yang berbanding lurus dengan perubahan tegangan input. Tegangan keluaran diberikan oleh;



Input gelombang segitiga => Output gelombang persegi panjang

Input gelombang sinus => Output gelombang kosinus

Penguat Integrator





Penguat ini memberikan tegangan keluaran yang merupakan bagian integral dari tegangan masukan.


    5. Sensor Touch
        Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.
 Simbol Touch Sensor:



    6. Sensor Load Cell
        Load Cell adalah alat electromekanik yang biasa disebut Transducer, yaitu gaya yang bekerja berdasarkan prinsip deformasi sebuah material akibat adanya tegangan mekanis yang bekerja, kemudian merubah gaya mekanik menjadi sinyal listrik.
Simbol load cell di proteus:

Load cell adalah sebuah sensor yang digunakan untuk mengukur gaya atau beban yang bekerja pada suatu objek. Sensor ini umumnya digunakan dalam berbagai aplikasi industri, seperti alat pengukur berat, peralatan pengujian material, alat timbangan, dan sebagainya. Cara kerja load cell didasarkan pada perubahan resistansi material khusus yang dipengaruhi oleh tekanan atau gaya yang diterapkan.

Ada beberapa jenis load cell, tetapi yang paling umum adalah strain gauge load cell. Strain gauge load cell terdiri dari satu atau beberapa strain gauge yang ditempatkan di dalam tubuh load cell. Strain gauge adalah sensor resistansi yang mengubah perubahan tekanan atau gaya menjadi perubahan resistansi. Ketika gaya diterapkan pada load cell, ia menyebabkan deformasi pada material strain gauge, yang kemudian mengubah resistansinya.

Berikut adalah langkah-langkah umum dalam cara kerja load cell menggunakan strain gauge:

1). Gaya diterapkan pada load cell: Gaya atau beban yang ingin diukur diterapkan pada load cell melalui elemen penghubung, seperti pelat, kait, atau celah yang terdapat pada load cell.

2). Deformasi pada strain gauge: Ketika gaya diterapkan pada load cell, material strain gauge mengalami deformasi atau perubahan bentuk. Deformasi ini menyebabkan perubahan panjang atau luas strain gauge, yang pada gilirannya mengubah resistansinya.

3). Perubahan resistansi: Strain gauge biasanya terbuat dari material yang mempunyai sifat resistansi yang berubah sesuai dengan perubahan panjang atau luasnya. Ketika load cell mengalami deformasi, resistansi strain gauge juga berubah.

4). Pengukuran resistansi: Perubahan resistansi strain gauge kemudian diukur menggunakan jembatan Wheatstone atau rangkaian elektronik serupa. Jembatan Wheatstone adalah rangkaian yang terdiri dari empat resistansi, termasuk strain gauge, yang diatur sedemikian rupa sehingga perubahan resistansi strain gauge dapat diukur sebagai perubahan tegangan output.

5). Konversi tegangan menjadi satuan pengukuran: Tegangan output dari jembatan Wheatstone kemudian dikonversi menjadi satuan pengukuran yang sesuai dengan aplikasi tertentu. Hal ini biasanya melibatkan penggunaan amplifier atau konverter sinyal untuk mengubah tegangan menjadi satuan seperti kilogram, pound, Newton, atau satuan lainnya.


Dalam beberapa aplikasi yang lebih kompleks, load cell juga dapat dilengkapi dengan perangkat elektronik tambahan, seperti penguat sinyal, pengolah data, atau komunikasi dengan sistem lain.

Itulah gambaran umum tentang cara kerja load cell menggunakan strain gauge. Dengan mengukur perubahan resistansi pada strain gauge, load cell mampu mengonversi gaya atau beban yang diterapkan menjadi sinyal listrik yang dapat diukur dan digunakan untuk berbagai aplikasi.


    Respon sensor


    7. Motor
        DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.
Simbol DC Motor :

Pin out :


Cara Kerja DC Motor : Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.


    8. Buzzer
        Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.


    9. LED
         LED adalah sejenis dioda semikonduktor istimewa. Seperti sebuah dioda normal, LED terdiri dari sebuah chip bahan semikonduktor yang diisi penuh, atau di-dop, dengan ketidakmurnian untuk menciptakan sebuah struktur yang disebut p-n junction. Pembawa-muatan – elektron dan lubang mengalir ke junction dari elektroda dengan voltase berbeda. Ketika elektron bertemu dengan lubang, dia jatuh ke tingkat energi yang lebih rendah, dan melepas energi dalam bentuk photon.
Symbol LED :


Tegangan LED menurut warna yang dihasilkan:

    • Infra merah : 1,6 V.
    • Merah : 1,8 V – 2,1 V.
    • Oranye : 2,2 V.
    • Kuning : 2,4 V.
    • Hijau : 2,6 V.
    • Biru : 3,0 V – 3,5 V.
    • Putih : 3,0 – 3,6 V.
    • Ultraviolet : 3,5 V.

    10. Potensiometer



    Pada dasarnya bagian-bagian penting dalam
Komponen Potensiometer adalah :
a. Penyapu atau disebut juga dengan Wiper
b. Element Resistif
c. Terminal

    Jenis-jenis Potensiometer
 a. Potensiometer Slider, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara menggeserkan Wiper-nya dari kiri ke kanan atau dari bawah ke atas sesuai dengan pemasangannya. Biasanya menggunakan Ibu Jari untuk menggeser wiper-nya.
 b. Potensiometer Rotary, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara memutarkan Wiper-nya sepanjang lintasan yang melingkar. Biasanya menggunakan Ibu Jari untuk memutar wiper tersebut. Oleh karena itu, Potensiometer Rotary sering disebut juga dengan Thumbwheel Potentiometer.
 c. Potensiometer Trimmer, yaitu Potensiometer yang bentuknya kecil dan harus menggunakan alat khusus seperti Obeng (screwdriver) untuk memutarnya. Potensiometer Trimmer ini biasanya dipasangkan di PCB dan jarang dilakukan pengaturannya.

    Fungsi-fungsi Potensiometer :
 a. Sebagai pengatur Volume pada berbagai peralatan Audio/Video seperti Amplifier, Tape Mobil, DVD Player.
 b. Sebagai Pengatur Tegangan pada Rangkaian Power Supply
 c. Sebagai Pembagi Tegangan
 d. Aplikasi Switch TRIAC
 e. Digunakan sebagai Joystick pada Tranduser
 f. Sebagai Pengendali Level Sinyal

11. Sensor MQ-7


Sensor MQ-7 merupakan sensor gas yang digunakan dalam peralatan untuk mendeteksi gas karbon monoksida (CO) dalam kehidupan sehari-hari, industri, atau mobil. Fitur dari sensor gas MQ-7 ini adalah mempunyai sensitivitas yang tinggi terhadap karbon monoksida (CO), stabil, dan berumur panjang. Sensor ini menggunakan catu daya heater : 5V AC/DC dan menggunakan catu daya rangkaian : 5 VDC, jarak pengukuran : 20 - 2000 ppm untuk ampuh mengukur gas karbon monoksida.

Sensor gas MQ-7 disusun oleh mikro AL2O3 tabung keramik, Tin Dioksida (SnO2) lapisan sensitif, elektroda pengukuran dan pemanas adalah tetap menjadi kerak yang dibuat oleh plastik dan stainless steel bersih. Pemanas menyediakan kondisi kerja yang diperlukan untuk pekerjaan komponen sensitif. Sensor Gas MQ-7 dibuat dengan 6 pin, 4 dari mereka yang digunakan untuk mengambil sinyal, dan 2 lainnya digunakan untuk menyediakan arus pemanasan.

Cara kerjanya sesuai gambar di bawah ini, yaitu hambatan muka Rs sensor diperoleh melalui sinyal yang dipengaruhi oleh tegangan output yang terkena beban RL yang terhubung secara seri. Ketika sensor mendeteksi adanya gas CO, pengukuran sinyal output pada sensor akan diperoleh setelah heater bekerja dalam beberapa saat (2,5 menit dari tegangan tinggi ke tegangan rendah).


Berdasarkan kerja grafik respon MQ-7 di bawah ini memiliki sensitivitas tinggi dan respon cepat terhadap gas karbon monoksida dan Hidrogen sehingga saat kadar gas CO dan Hlebih banyak terkontaminasi di suatu ruangan laboratorium, maka resistansi pada sensor gas MQ-7 akan semakin mengecil, sehingga respon sensor MQ-7 akan aktif mengumpankan tegangan untuk mengaktifkan pengaman tanda bahaya akibat kontaminasi gas beracun. Keluaran dari sensor MQ7 berupa sinyal analog.

Grafik Respon Sensor Gas MQ-7

12. Sensor MQ-5



Sensor gas MQ-5 merupakan sensor gas elpiji yang terbuat dari keramik mikro AL2O3, TinDioxide (SnO2) yang sensitif, elektroda dan kepala sensornya terbuat dari plastic serta stainlesssteel . Kepala sensornya dapat bekerja dengan baik dan merupakan komponen yang sangat sensitif. Sensor ini mempunyai 6pin, 3pin untuk catu daya, 2pin untu keluaran sensor, 1pinuntuk penstabil heater.

Bagian -bagian, Komposisi dan rangkaian dasar pada sensor :

Bagian Sensor MQ-5

Dari grafik respon sensor MQ5 di bawah dapat disimpulkan bahwa semakin besar kontaminasi gas elpiji pada sensor maka akan semakin sensitive sensor tersebut, sehingga saat kadar gas elpiji di suato laboratorium banyak mencemari ruangan labor, maka respon pada sensor MQ-5 saat mendeteksi gas elpiji pada resistansinya akan semakin mengecil sehingga sensor MQ-5 mengaktifkan kerjanya sebagai pertanda adanya kontaminasi gas. Dari beberapa gas yang dideteksi, gas elpiji merupakan gas yang terdeteksi dengan baik oleh sensor MQ-5.

Grafik Respon Sensor Gas MQ-5

13. Battery


        Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).


        Baterai dalam sistem PV mengalami berulang kali siklus pengisian dan pengosongan selama umur pakainya. Siklus hidup (cycle life) baterai adalah banyaknya pengisian dan pengosongan hingga kapasitas baterai turun (melemah) dan tersisa 80% dari kapasitas nominalnya. Pabrik baterai biasanya mencantumkan siklus hidup pada spesifikasi teknis baterai. Mencantumkan satu nilai siklus hidup (cycle life) sebenarnya terlalu menyederhanakan informasi, karena siklus hidup baterai juga tergantung pada suhu baterai.

        Dari grafik di atas, terlihat pada suhu operasional baterai yang lebih rendah, siklus hidup baterai lebih lama. Siklus hidup baterai juga tergantung dari DoD, artinya baterai yang dikosongkan hanya 50% dari kapasitasnya, berumur lebih lama jika dikosongkan hingga 80%, namun membuat sistem menjadi lebih mahal, karena membutuhkan kapasitas baterai lebih besar untuk mengakomodasi kebutuhan yang sama.

battery capacity vs temperature

    Jika pada suhu operasional lebih rendah, umur baterai lebih lama,  namun ada efek negatif berkaitan dengan kapasitas baterai. Pada suhu  yang lebih rendah, kapasitas baterai menjadi lebih rendah. Hal ini disebabkan karena pada suhu yang lebih tinggi, reaksi kimia yang terjadi pada baterai bergerak lebih aktif/cepat, sehingga kapasitas baterai cenderung lebih tinggi.

    Terkadang, pada suhu yang lebih tinggi, kapasitas baterai justru dapat lebih besar dari angka nominalnya, meskipun pada suhu tinggi, elemen baterai terlalu aktif, juga berakibat buruk pada kesehatan baterai.

14. Flame sensor

Flame detector merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.
Dalam suatu proses pembakaran pada pembangkit listrik tenaga uap, flame detector dapat mendeteksi hal tersebut dikarenakan oleh komponen-komponen pendukung dari flame detector. Sensor nyala api ini mempunyai sudut pembacaan sebesar 60 derajat, dan beroperasi normal pada suhu 25 – 85 derajat Celcius. Adapun unit flame detector dapat dilihat pada gambar dibawah ini:
Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi  nyala apiyang dideteksi oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan memungkinkan tidak terjadi sumber alarm palsu.

Dengan memperhatikan jarak sensing antara objek yang akan disensing dengan sensor tidak boleh terlalu dekat, yang berakibat lifetime sensor yang cepat rusak.
Sensor flame
Flame detector mampu mengaktifkan alarm bila mendeteksi adanya percikan api yang lebih beresiko menyebabkan bencana kebakaran. Prinsip flame detector menggunakan metode optic yang bekerja seperti UV (ultraviolet) dan IR (infrared), pencitraan visual api, serta spektroskopi yang berfungsi untuk mengidentifikasi api atau flame.flame detector juga mapu membedakan antara false alarm atau peringatan palsu dengan api sungguhan melalui komponen system yang dirancang dengan fungsi mendeteksi adanya penyerapan cahaya yang terjadi pada gelombang tertentu.
\
Grafik Flame sensor terhadap nilai resistansi

Berdasarkan grafik respon di atas diperoleh bahwa terdeteksinya panas api maka akan semakin kecil resistansi pada sensor Flame Sensor sehingga memungkinkan arus untuk mengalir dan sensor ON.

Cara Kerja Sensor Flame
Cara kerja sensor ini yaitu dengan mengidentifikasi atau mendeteksi  nyala api dengan menggunakan metode optik. Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu.
Yang dimana memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu.
Berikut adalah contoh simulasi sensor flame menggunakan software “Proteus”.
Sensor Flame simulasi Proteus
Fitur dari flame sensor
  • Tegangan operasi antara 3,3 – 5 Vdc
  • Terdapat 2 output yaitu digital output dan analog output yang berupa tegangan
  • Sudah terpackage dalam bentuk modul
  • Terdapat potensiometer sebagai pengaturan sensitivitas sensor dalam mensensing

Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.

Adapun spesifikasi dari flame detector ini adalah sebagai berikut:

Output= Digital (D0)
Working voltage: 3.3V to 5V
Output format: Digital output (HIGH/LOW)\
Wavelength detection range: 760nm to 1100nm
Using LM393 comparator
Detection angle: About 60 degrees, particularly sensitive to the flame spectrum
Lighter flame detect distance 80cm

15. Dioda

Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.

Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.

Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.
Dioda dapat dibagi menjadi beberapa jenis:

1). Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
2). Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
3). Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.
4). Dioda Photo yang berfungsi sebagai sensor cahaya.
5). Dioda Schottky yang berfungsi sebagai Pengendali

16. Ground

Berfungsi sebagai penahan arus. Pada ilmu listrik satu fasa, kita sering mendengar istilah kabel fasa, netral, dan ground. Untuk kabel fasa sudah jelas yaitu kabel yang mengandung tegangan. Ciri utama dari kabel fasa adalah bisa ditestpen akan menyala. Sedangkan untuk kabel neutral dan ground masih banyak orang bingung sehingga mengganggap sama antara netral dan ground. Untuk itu pada artikel ini akan dibahas apa perbedaan antara kabel netral dan ground.

Kabel netral adalah kabel bermuatan listrik rendah(mendekati nol) dan dipakai sebagai acuan. Seperti kita ketahui, agar terjadi aliran arus listrik maka harus ada beda potensial. Untuk itu, apabila kita hanya menggunakan kabel fasa masuk dalam komponen listrik, misalnya lampu, maka lampu tidak akan menyala. Apabila kita tambahkan kabel netral maka akan terjadi beda potensial antara kabel fasa dan netral yang melewati lampu tadi sehingga lampu menyala. Ciri dari kabel ini adalah apabila ditestpen maka testpen tidak menyala.

Kabel ground berfungsi sebagai proteksi apabila terjadi kebocoran arus. Kebocoran arus adalah apabila isolasi kabel atau perangkat elektronik rusak, maka arus listrik bisa mengalir di konduktor yang bersentuhan dengannya. Misal ada kabel kulkas yang mengelupas, akan berbahaya jika kabel yang terkelupas ini menempel di body kulkas yang terbuat dari besi/alumunium karena menyebabkan body kulkas memiliki arus listrik dan bisa menimbulkan sengatan listrik apabila terpegang. Sesuai namanya, kabel ground adalah kabel yang terhubung ke tanah/bumi yang akan membuang arus bocor tadi ke tanah. Karena berfungsi sebagai proteksi, arus listrik tetap bisa mengalir hanya dengan kabel fasa dan netral.

 5. Percobaan[kembali]

    a) Prosedur[kembali]

  1. Untuk membuat rangkaian ini, pertama, siapkan semua alat dan bahan yang bersangkutan, di ambil dari library proteus
  2. Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.
  3. Tepatkan posisi letak nya dengan gambar rangkaian
  4. Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh
  5. Lalu mencoba menjalankan rangkaian. jika tidak terjadi error, maka motor akan bergerak yang berarti rangkaian bekerja

    b) Rangkaian simulasi [kembali]

        Rangkaian Kontrol Lift

        a. Sensor Touch pertama diletakkan di dekat pintu Lift (Membuka Lift)

        Sensor touch pertama, ketika touch sensor belogika 1 atau mendeteksi adanya orang yang menekan tombol (dari luar) sehingga pintu lift terbuka dimana ada arus keluar dari Vout sensor sebesar 5 V,Diumpankan ke kaki non inverting rangkaian voltage follower dimana Vout 5V lalu diumpankan ke R1 lalu kaki base transistor menuju ke kaki emitor transistor dan menuju ke ground. karena arus yang keluar di kaki transistor (o,88V) sudah cukup untuk mengaktifkan transistor(Vbe > 0,7V) sehingga transistor aktif sehingga arus yang mengalir dari power supply 12V diumpankan ke R6 menuju kaki base ke kaki emitor dan diteruskan ke ground, power supply 12V melewati relay menuju kaki kolektor ke kaki emitor dan diteruskan ke ground karena ada arus yang melewati relay maka switch relay berpindah ke kiri, karena switch relay berpindah ke kiri maka ada arus yang mengalir dari baterai menuju ke motor sehingga mengaktifkan motor yang mengakibatkan pintu terbuka, pintu terbuka ditandai dengan aktifnya led berwarna biru sebagai indikator.

        b. Sensor Touch kedua diletakkan di dekat pintu Lift (Menutup Lift)

        Sensor touch kedua, ketika touch sensor belogika 1 atau mendeteksi adanya orang yang menekan tombol (dari dalam) sehingga pintu lift tertutup dimana ada arus keluar dari Vout sensor sebesar 5 V, Diumpankan ke kaki non inverting rangkaian non inverting amplifier dimana Vo = ((Rf/Ri) + 1) Vi, lalu diumpankan ke R25 sebesar 11 V lalu diteruskan ke rangkaian fixed bias ke kaki base transistor menuju ke kaki emitor transistor dan menuju ke ground. karena arus yang keluar di kaki transistor (Vbe = 0,85V) sudah cukup untuk mengaktifkan transistor (Vbe > 0,7V)sehingga transistor aktif sehingga arus yang mengalir dari power supply 12V diumpankan ke R5 menuju kaki base ke kaki emitor dan diteruskan ke ground,power supply 12V melewati relay menuju kaki kolektor ke kaki emitor dan diteruskan ke ground karena ada arus yang melewati relay maka switch relay berpindah ke kiri, karena switch relay berpindah ke kiri maka ada arus yang mengalir dari baterai menuju ke motor sehingga mengaktifkan motor yang mengakibatkan pintu tertutup, pintu tertutup ditandai dengan aktifnya led berwarna hijau sebagai indikator.

        c. Sensor Gas diletakkan di langit langit Lift (Menghisap Gas)

        Ketika sensor merespon asap dan gas, maka sensor akan berlogika satu dan arus akan mengalir dari sensor menuju kaki non inverting op amp, tegangan akan terbaca sebesar 5 volt. Rangkaian yang dipakai adalah rangkaian buffer/voltage follower dimana penguatan (A=vo/vi=1) sehingga vin = vout sebesar 5 volt.Pada transistor menggunakan voltage divider biasing sehinga R8 dan R2 akan membagi tegangan menghasilkan tegangan bias. Transistor akan on, sehingga arus dari tegangan sebesar 9V akan mengalir menuju relay lalu kolektor ke emitor dan ke ground. Switch relay akan berpindah ke kiri dan tegangan baterai sebesar 12V akan mengalirkan arus ke cabang pertama arus akan mengalir menggerakkan motor untuk mengisap gas dan asap.

        d. Sensor Flame diletakkan di langit langit Lift (Mendeteksi Kebakaran)

        Ketika terdeteksi api, maka sensor akan berlogika satu dan arus akan mengalir dari sensor menuju kaki non inverting op amp, tegangan akan terbaca sebesar 5 volt. Rangkaian yang dipakai adalah rangkaian buffer/voltage follower dimana penguatan (A=vo/vi=1) sehingga vin = vout sebesar 5 volt.Pada transistor menggunakan self bias sehinga tegangan basis akan mengatur arus basis.Transistor akan on, sehingga arus dari tegangan basis sebesar 9 V akan mengalir menuju relay lalu kolektor ke emitor dan ke ground. Switch relay akan berpindah ke kiri dan tegangan baterai sebesar 12V akan mengalirkan arus ke cabang pertama melewati resistor sebesar 220 ohm kemudian masuk ke LED sehingga lampu akan menyala, lalu cabang kedua arus akan mengalir menggerakkan motor untuk membuka pintu, cabang ketiga yaitu arus akan mengalir ke buzzer dan buzzer akan berbunyi sbg alarm kebakaran.

        e. Loadcell diletakkan di bawah Lift (Mendeteksi beban maksimal)

        Pada sensor loadcell berguna untuk mengukur beban maksimal pada lift, jika melebihi berat beban pada lift, maka sensor loadcell akan aktif yang menyebabkan pintu lift terbuka kembali dan buzzer berbunyi untuk menyuruh orang agar keluar dan indikator led hidup. didapat Vout sebesar 19,4 mV diumpankan ke kaki positif op amp rangkaian non inverting amplifier (Vo = ((Rf/Ri) + 1) Vi) didapat Vout sebesar 4,11 V lalu diumpankan ke kaki R12 dan ke rangkaian detector non inverting amplifier didapat Vout sebesar 11 V lalu diumpankan ke rangkaian fixed bias dimana didapatkan Vbe sebesar 0,86 V, sehingga syarat untuk aktifnya transistor Vbe > 0,7 V, maka power supply sebesar 5v diumpankan ke R3 menuju kaki base ke kaki emitor dan diteruskan ke ground, power supply sebesar 5v melewati relay menuju kaki kolektor ke kaki emitor dan diteruskan ke ground. Karna adanya arus melewati relay maka switch berpindah dari kanan ke kiri dan terjadi loop dimana motor bergerak untuk membuka pintu dan buzzer berbunyi ditandai dengan Led menyala.

        f. Sensor Infrared pertama diletakkan di depan Lift (Mendeteksi benda)

        Sensor Infrared pertama, ketika arus keluar dari Vout sensor sebesar 5 V, lalu menuju ke R1 sebesar yaitu rangkaian non inverting adder amplifier (Vo = -VRF = -I.RF = -[V1/R1+V2/R2]RF). lalu didapatkan output sebesar 2 v memasuki relay dan menuju ground. sehingga arus yang mengalir dari power supply yang melewati relay menuju ke R4 sebesar 0,56 V lalu memasuki kaki base rangkaian self bias didapat vout sebesar 0,74 V lalu kaki base transistor menuju ke kaki emitor transistor dan menuju ke ground. karena arus yang keluar di kaki transistor sudah cukup untuk mengaktifkan transistor sehingga transistor aktif sehingga arus yang mengalir dari power supply melewati relay menuju kaki kolektor ke kaki emitor dan diteruskan ke ground karena ada arus yang melewati relay maka switch relay berpindah ke kiri, karena switch relay berpindah ke kiri maka ada arus yang mengalir dari baterai menuju ke motor sehingga mengaktifkan motor yang mengakibatkan pintu terbuka, pintu terbuka ditandai dengan aktifnya led berwarna biru sebagai indikator

    c) Video Simulasi [kembali]

  • Touch Sensor untuk membuka pintu lift
  • Touch Sensor untuk menutup pintu lift
  • Sensor Gas saat terdeteksi gas pada lift
  • Flame Sensor saat Terdeteksi api pada lift
  • Infrared Sensor saat terdeteksi adanya orang atau benda didepan pintu lift
  • Loadcell saat beban pada lift terdeteksi berlebih

 6. Download File[kembali]

Komentar

Postingan populer dari blog ini

ELEKTRONIKA
